Comment plier un plan A0 au format A4 (norme DIN 824)
Un plan A0 se range plié au format A4, cartouche visible, et se rouvre sans sortir du classeur : la norme DIN 824 fixe la place de chaque pli.
Dans cet article
Questions fréquentes
Comment plier un plan A0 en A4 ?
Selon la norme DIN 824 : un premier pli à 210 mm du bord gauche, trois plis de 190 mm en accordéon, un dernier pli à 190 mm du bord droit pour garder le cartouche lisible, le coin supérieur gauche rabattu, puis deux plis dans la hauteur à 297 mm.
Quelle est la taille d'un plan A0 ?
Un plan A0 mesure 841 x 1189 mm, soit 1 m². Il contient seize feuilles A4, et son pliage au format A4 suit la norme DIN 824.
Quelle norme pour le pliage des plans ?
La norme DIN 824, pliage au format de classement. Elle ramène tous les formats plus grands que l'A4 à 210 x 297 mm, avec une marge de 20 mm pour le classement et le cartouche lisible sur le dessus.
Pourquoi laisser une marge de 20 mm sur un plan plié ?
Pour perforer ou relier le plan plié dans un classeur sans toucher au dessin. La norme DIN 824 prévoit aussi de rabattre le coin supérieur gauche des grands formats, pour ne pas perforer le plan au mauvais endroit.
Combien de feuilles A4 dans un A0 ?
Seize. Chaque format de la série A fait le double du suivant : un A0 vaut deux A1, quatre A2, huit A3 et seize A4.
Existe-t-il une plieuse de plans sans électricité ?
Oui. La plieuse de plans manuelle Chatel Sinus plie les plans jusqu'à 1,15 m de large en accordéon de 21 cm, à un pli par seconde, et les termine au format A4 dans son bac de pliage, sans branchement.
Nous sommes là pour vous aider
Nos conseillers vous répondent du lundi au vendredi pour choisir, chiffrer et commander votre matériel.

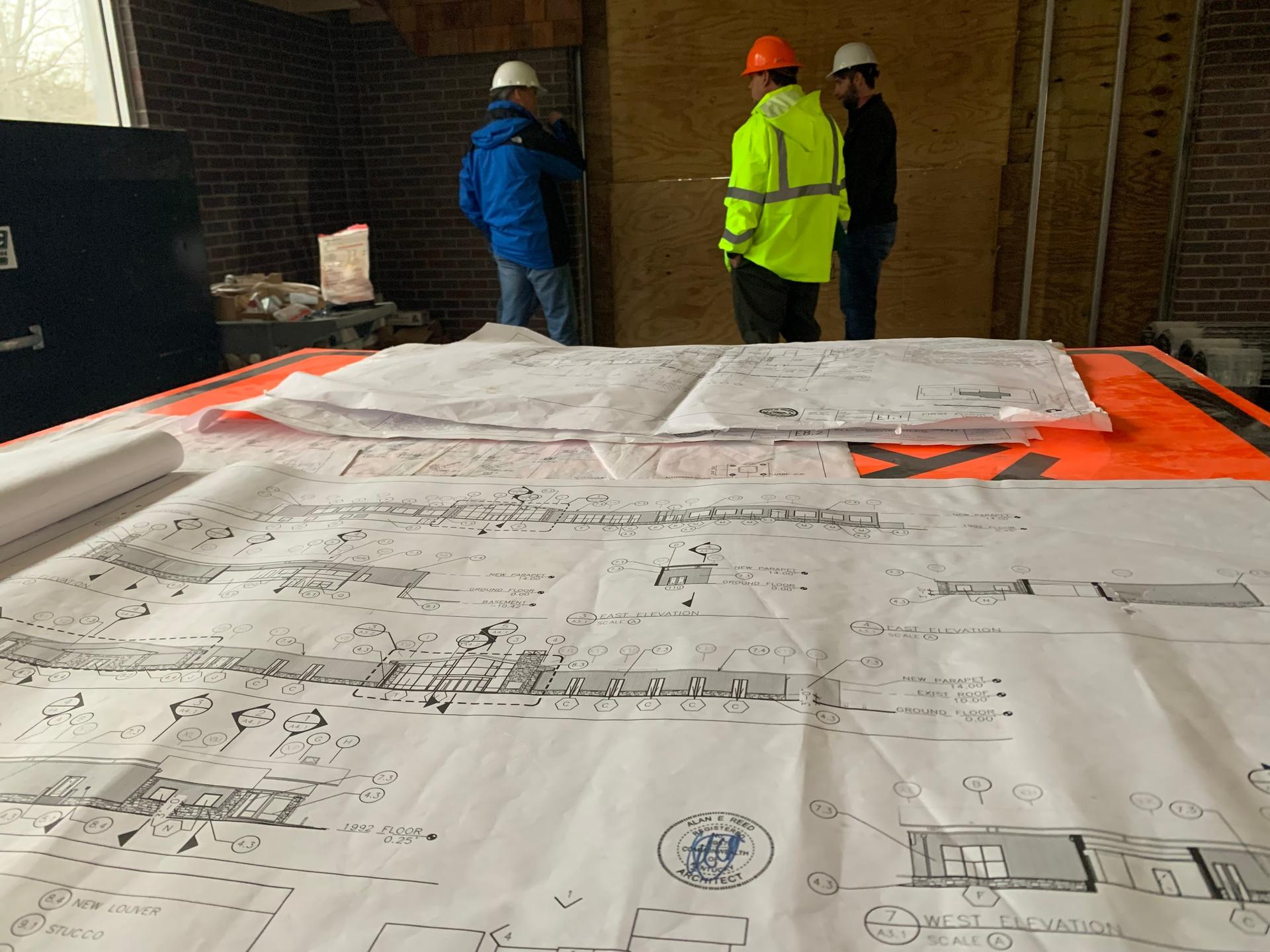

Des plans de chantier grand format : pliés au format A4, ils se rangent dans le dossier du chantier, cartouche visible.
Pour ranger un plan dans un classeur ou un dossier au format A4, il faut le plier de façon à pouvoir le rouvrir sans le retirer du classeur. C'est ce que règle la norme DIN 824, « pliage au format de classement », pour tous les formats plus grands que l'A4.
Ce que fixe la norme DIN 824
Trois règles valent pour tous les formats, de l'A3 à l'A0 :
le plan plié fait la taille d'une feuille A4, 210 x 297 mm ;
une marge de 20 mm, à gauche, sert à le perforer ou à le relier ;
le cartouche, la zone qui identifie le plan, reste lisible sur le dessus, et le plan se déplie sans sortir du classeur.
Un plan A0 mesure 841 x 1189 mm, soit 1 m². Il contient seize feuilles A4.
Plier un plan A0 étape par étape
Le plan se pose à plat, face imprimée visible, le cartouche sur la droite. Les cotes ci-dessous sont celles de la norme pour le format A0.
Le premier pli, à 210 mm du bord gauche
Repliez la bande de gauche sur 210 mm, la largeur d'une feuille A4.
Trois plis de 190 mm, en accordéon
Pliez les volets suivants à 190 mm chacun du pli précédent, en alternant le sens des plis, comme un accordéon.
Le pli du cartouche, à 190 mm du bord droit
Le dernier pli vertical se fait à 190 mm du bord droit, pour que le cartouche reste lisible. Un pli intermédiaire, au milieu de la bande qui reste, ramène l'ensemble à la largeur d'un A4, marge de 20 mm comprise.
Le coin supérieur gauche, rabattu vers l'arrière
Rabattez le coin supérieur gauche : le pli part du bord haut à 105 mm du bord gauche, et rejoint le bord gauche à 297 mm du bas. Ce coin replié évite de perforer le plan au mauvais endroit.
Deux plis dans la hauteur, à 297 mm
Repliez la bande obtenue à 297 mm du bas, puis encore à 297 mm plus haut. Le plan fait alors la taille d'une feuille A4, cartouche sur le dessus.
Les autres formats
La norme suit la même logique pour les formats plus petits. L'A1 se plie à 210 mm du bord gauche, puis à 190 mm, avec un dernier pli à 190 mm du bord droit et un pli intermédiaire entre les deux, et se replie une fois en deux dans la hauteur. L'A2 se plie à 210 mm du bord gauche, puis à 192 mm. L'A3 se plie à 190 mm du bord droit, avec un pli intermédiaire pour la marge de 20 mm. L'A2 et l'A1 ont aussi le coin supérieur gauche rabattu.
Plier à la plieuse de plans
À la main, un plan A0 demande une grande table et des mesures à chaque pli. Les plieuses de plans font l'accordéon dans la largeur. Selon l'appareil, le pliage au format A4 se termine dans un bac, par un second pli motorisé ou à la main.
Les plieuses manuelles se passent d'électricité. La plieuse de plans manuelle Chatel Sinus forme un accordéon de 21 cm de large, à un pli par seconde, puis termine le plan au format A4 dans son bac de pliage. Elle accepte les plans jusqu'à 1,15 m de large et 3,5 m de long.
Les combinés ajoutent une coupeuse au-dessus de la plieuse, pour mettre le plan à la coupe avant de le plier. Le combiné manuel Chatel Cosinus coupe sur 1,30 m.
Chatel montre le pliage d'un plan sur la plieuse manuelle Sinus, de l'accordéon au format A4.Chatel présente la plieuse électrique Powersinus Evo en fonctionnement.
La largeur des volets n'est pas la même d'un appareil à l'autre. La plieuse Chatel Sinus forme un accordéon de 21 cm. Sur les plieuses Chatel Powersinus Evo XL, XL30 et XXL, le premier pli se règle de 180 à 305 mm, ce qui couvre les 190 mm de la norme ; sur la Powersinus Evo L, il se règle de 198 à 210 mm.
Pour couper un tirage à la bonne taille avant de le plier, passez par nos coupeuses de plans.
Vous pliez quelques plans par semaine, sans prise à proximité
La plieuse manuelle Chatel Sinus plie l'accordéon à un pli par seconde et termine le plan au format A4 dans son bac. Chatel la garantit 10 ans.
